Spetsifikatsiyani shlangdan tashqariga qarab o'qing
Shlangi mavjud konfiguratsiyalarni ko'rib chiqishda eng foydali boshlang'ich nuqtalardan biridir.
Taqdim etilgan ma'lumotlar uch o'lchovli shlang kombinatsiyasini o'z ichiga oladi:
| Ichki diametri | Tashqi diametri |
|---|---|
| 13 mm | 19 mm |
| 19 mm | 30 mm |
| 25 mm | 35 mm |
Ushbu o'lchamlar turli ulanish o'lchamlari va shlang uzunliklari bilan birlashtirilgan.
Ro'yxatdagi eng kichik shlang 13 × 19 mm, eng kattasi esa 25 × 35 mm. Oraliq konfiguratsiya 19 × 30 mm.
Ushbu jarayon g'altakning o'lchamlarini hisobga olishdan oldin turli shlang tizimlarining jismoniy talablarini taqqoslashda foydalidir.
Uzunlik ishchi masofani o'zgartiradi
Taqdim etilgan spetsifikatsiyalarga uchta shlang uzunligi kiritilgan:
15 m, 23 m va 30 m.
- • 30 m varianti 13 × 19 mm shlang konfiguratsiyasi bilan paydo bo'ladi.
- • 15 m uzunlik 19 × 30 mm va 25 × 35 mm shlang konfiguratsiyalarida mavjud.
- • 23 m varianti 19 × 30 mm shlang bilan birga keltirilgan.
Shlangi uzunligi sobit g'altakning holati va mo'ljallangan ish nuqtasi orasidagi masofaga qarab hisobga olinishi kerak. Uzunroq shlang boshqa ish masofasini ta'minlaydi, lekin u ham mos keladigan g'altak konfiguratsiyasiga mos kelishi kerak.
Bosim va harorat alohida tanlash nuqtalari
Taqdim etilgan ma'lumotlar uchta maksimal bosim darajasini aniqlaydi:
- • 37 bar
- • 38 bar
- • 42 bar
Ro'yxatdagi eng yuqori bosim 25 × 35 mm shlang konfiguratsiyasi bilan bog'liq.
Harorat alohida belgilanadi, maksimal harorat 99 daraja .
Ushbu ikki qiymat bir-birini almashtiradigan ko'rsatkichlar sifatida qaralmasligi kerak. Bosim shlang tizimining bosim talabiga bog'liq, harorat esa belgilangan yuqori harorat chegarasini aniqlaydi.
| Shlangi konfiguratsiyasi | Shlangi uzunligi | Maksimal bosim |
|---|---|---|
| 13 × 19 mm | 30 m | 37 bar |
| 19 × 30 mm | 15 m | 37 bar |
| 19 × 30 mm | 23 m | 38 bar |
| 25 × 35 mm | 15 m | 42 bar |
Sotib olishdan oldin aniq konfiguratsiya to'liq spetsifikatsiyaga muvofiq tasdiqlanishi kerak.
Ulanish o'lchamlari Konfiguratsiyaga rioya qiling
NPT ma'lumotlari mavjud versiyalar orasidagi yana bir aniq farqni beradi.
- • 13 × 19 mm shlang uchun g'altakning 1/2 NPT ayol chiqishi va 1/2 NPT erkak kirish joyi mavjud.
- • 19 × 30 mm shlang uchun ikkala ulanish o'lchami 3/4 NPT.
- • 25 × 35 mm shlang uchun ulanishlar 1 NPT ga oshadi.
| Shlangi o'lchami | Chiqish | Kirish |
|---|---|---|
| 13 × 19 mm | 1/2 NPT Ayol | 1/2 NPT erkak |
| 19 × 30 mm | 3/4 NPT Ayol | 3/4 NPT erkak |
| 25 × 35 mm | 1 NPT ayol | 1 NPT erkak |
O'zgartirish yoki yangi o'rnatish uchun ushbu ulanish tafsilotlarini ulash trubkasi yoki uskuna interfeysi bilan taqqoslash kerak.

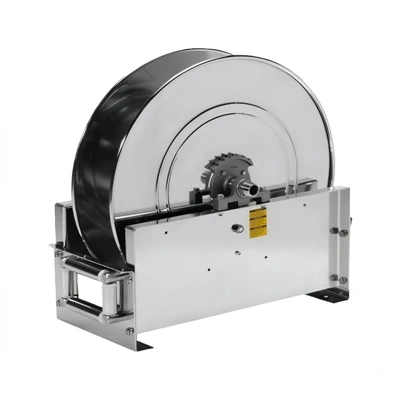

zanglamaydigan shlang g'altakning Ish joyida qurilishi
G'altakning materiali uskuna haqiqiy ish muhitiga joylashtirilgandan so'ng dolzarb bo'lib qoladi.
Yuvish ishlari, nam joylar yoki tez-tez tozalanadigan uskunalar yaqinidagi shlang stantsiyasi quruq saqlash xonasida joylashganidan farq qiladi.
Shunday qilib, zanglamaydigan po'latni ochiq g'altakning tuzilishi namlik va muntazam tozalash normal ishlashning bir qismi bo'lgan ish muhitiga mos kelishi kerak bo'lganda ko'rib chiqilishi mumkin.
Materialni ish harorati, bosim, shlang spetsifikatsiyasi va o'rnatish shartlari bilan birga baholash kerak. Materialni tanlashning o'zi konfiguratsiyaning ma'lum bir shlang tizimiga mos kelishini aniqlamaydi.
Uch o'lchovli versiyalar
Taqdim etilgan chizma ma'lumotlari uchta o'lchamdagi raqamni aniqlaydi.
| Hajmi raqami | A (mm) | B (mm) | C (mm) | D (mm) | E (mm) | F (mm) |
|---|---|---|---|---|---|---|
| 1 | 645 | 610 | 254 | 152 | 267 | 206 |
| 2 | 645 | 610 | 267 | 200 | 330 | 264 |
| 3 | 645 | 610 | 267 | 200 | 400 | 264 |
Barcha uchta versiyada A va B mos ravishda 645 mm va 610 mm da qoladi.
O'zgarishlar qolgan o'lchamli havolalarda sodir bo'ladi.
- • . 1 oʻlchami C, D, E va F roʻyxatdagi eng kichik oʻlchamlarga ega.
- • No. 2 oʻlchami C va D ni 267 mm va 200 mm gacha oshiradi, E 330 mm va F 264 mm.
- • . 3 oʻlchami C, D va F ni . 2 oʻlchami bilan bir xil qiymatlarda saqlaydi, lekin E ni 400 mm gacha oshiradi.
Tegishli o'lchamni tanlashdan oldin bu o'lchamlarni mavjud o'rnatish maydoniga nisbatan tekshirish kerak.
To'liq texnik tavsif
Quyidagi jadvalda taqdim etilgan ma'lumotlar, jumladan, turli og'irlik qiymatlari bilan takroriy yozuvlar saqlanadi.
| Og'irligi (kg) | Maksimal bosim (bar) | Shlangi ichki diametri (mm) | Shlangi tashqi diametri (mm) | G'altakning chiqishi NPT ayol ipi | G'altakning kirish NPT erkak ipi | Shlangi uzunligi (m) | Hajmi raqami |
|---|---|---|---|---|---|---|---|
| 15 | 37 | 13 | 19 | 1/2 | 1/2 | 30 | 1 |
| 16 | 37 | 13 | 19 | 1/2 | 1/2 | 30 | 1 |
| 15 | 37 | 13 | 19 | 1/2 | 1/2 | 30 | 1 |
| 17 | 37 | 13 | 19 | 1/2 | 1/2 | 30 | 1 |
| 17 | 37 | 19 | 30 | 3/4 | 3/4 | 15 | 1 |
| 17 | 37 | 19 | 30 | 3/4 | 3/4 | 15 | 1 |
| 17 | 37 | 19 | 30 | 3/4 | 3/4 | 15 | 1 |
| 23 | 37 | 19 | 30 | 3/4 | 3/4 | 15 | 1 |
| 23 | 38 | 19 | 30 | 3/4 | 3/4 | 23 | 2 |
| 210 | 38 | 19 | 30 | 3/4 | 3/4 | 23 | 2 |
| 19 | 42 | 25 | 35 | 1 | 1 | 15 | 3 |
| 35 | 42 | 25 | 35 | 1 | 1 | 15 | 3 |
Maksimal harorat: 99 daraja
Takroriy qatorlar birlashtirilmadi yoki o'rtacha hisoblanmadi, chunki taqdim etilgan manbada alohida vazn qiymatlari mavjud.
O'rnatish uchun raqamlar nimani anglatadi
Spetsifikatsiyani uchta qatlamda ko'rish mumkin.
- • Birinchi qavat - shlangi:Ichki va tashqi diametr shlangning asosiy o'lchamlarini aniqlaydi.
- • Ikkinchi qavat - tizim ulanishi:NPT chiqishi va kirish joyi ulanish tartibini aniqlaydi.
- • Uchinchi qavat - jismoniy oʻrnatish:Hajmi No va A-F o'lchamlari g'altakning yig'ilishi uchun zarur bo'lgan joyni aniqlaydi.
Bu shuni anglatadiki, kotirovka so'rovi ham operatsion talablarni, ham jismoniy o'rnatish talablarini o'z ichiga olishi kerak.
Misol uchun, faqat "30 m shlang" ni belgilash to'liq konfiguratsiyani aniqlamaydi. Shlangi diametri, bosimi, ulanish o'lchami va tegishli g'altakning o'lchamlari hali ham o'rnatilishi kerak.
Taqdim etilgan diapazondan konfiguratsiyaga misollar
13 × 19 mm / 30 m
Ushbu kombinatsiya ro'yxatdagi eng kichik shlang diametridan va eng uzun ta'minlangan shlang uzunligidan foydalanadi. Maksimal bosim 37 bar va ulanishlar 1/2 NPT.
19 × 30 mm / 15 m
Ushbu konfiguratsiya 15 m shlang bilan oraliq shlang o'lchamidan foydalanadi. Ro'yxatdagi maksimal bosim 37 bar va ulanish hajmi 3/4 NPT.
19 × 30 mm / 23 m
Bu erda shlang o'lchamlari 19 × 30 mm bo'lib qoladi, uzunligi esa 23 m gacha oshadi. Ro'yxatdagi maksimal bosim 38 bar.
25 × 35 mm / 15 m
Bu taqdim etilgan ma'lumotlardagi eng katta shlang o'lchamidir. U 15 m shlang uzunligi, 42 bar maksimal bosim va 1 NPT ulanishi bilan ro'yxatga olingan. Ushbu misollar qo'shimcha birikmalar yaratish o'rniga to'g'ridan-to'g'ri taqdim etilgan konfiguratsiya ma'lumotlaridan olingan.
Yong'in uskunalari bilan ta'minlash uchun zanglamaydigan shlang g'altak
Mahsulot Ningbo Xinhao Fire Fighting Equipment Co., Ltd da kengroq yong'inga qarshi uskunalar ishlab chiqarish oralig'ida joylashgan.
Kompaniyaning “Biz haqimizda” rasmiy sahifasiga ko‘ra, “Xinhao Fire” 2016-yilda tashkil etilgan bo‘lib, yong‘in o‘chirish moslamalari va yong‘inga qarshi uskunalar ishlab chiqaradi. Uning mahsulot assortimenti yong'inga qarshi shlanglar, yong'inga qarshi shlanglar, yong'inga qarshi shlanglar shkaflari, yong'in monitorlari, yong'inga qarshi gidrant klapanlari, yong'inga qarshi nozullar va boshqa yong'inga qarshi vositalarni o'z ichiga oladi.
Kompaniyaning ta'kidlashicha, uning ishlab chiqarish quvvatlari 8 ta chuqur chizish mashinasi, 1 ta avtomatik chuqur chizish mashinasi, 6 ta payvandlash apparati, bo'yash ishlab chiqarish liniyasi, plomba ishlab chiqarish liniyasi, sirtni tozalash uskunalari, 3 ta gidravlik va havo bosimini tekshirish mashinasi, sayqallash uskunalari, zarb uskunalarini o'z ichiga oladi.
Uning “Biz haqimizda” maʼlumotlari, shuningdek, yongʻindan himoya qilish boʻyicha tajribaga ega boshqaruv va texnik xodimlar tomonidan qoʻllab-quvvatlanadigan ishlab chiqarish va tarqatish operatsiyasi, sifat-menejmenti va sotuvdan keyingi{1}}jarayonlarni tavsiflaydi. Kompaniya o'z mahsulotlari ISO9001 sifat{4}}tizimi sertifikatidan o'tganini va yong'indan himoya qiluvchi mahsulotlarning muvofiqligini baholash uchun Xitoy Jamoat xavfsizligi vazirligi tomonidan berilgan Sifat turini tasdiqlash sertifikatini olganini ta'kidlaydi.
Ushbu fon shlang g'altakning izolyatsiya qilingan komponent sifatida emas, balki kengroq yong'indan himoya qilish uskunalari dasturining bir qismi sifatida sotib olinayotganda tegishli.
Konfiguratsiyani taxmin qilmasdan tanlash
Amaliy spetsifikatsiyani ko'rib chiqish quyidagi ketma-ketlikni kuzatishi mumkin:
1. Shlangni aniqlang
Ichki diametri, tashqi diametri va kerakli uzunlikni tasdiqlang.
2. Ishlash chegaralarini tekshiring
Kerakli bosim va haroratni taqdim etilgan 37-42 bar bosim diapazoni va 99 daraja maksimal harorat bilan solishtiring.
3. Ulanishlarni tasdiqlang
1/2, 3/4 yoki 1 NPT mavjud tizimga mos kelishini tekshiring.
4. O'rnatish joyini zaxiralang
Mavjud bo'sh joyni tekshirish uchun tegishli o'lcham raqami va A–F o'lchovlaridan foydalaning.
5. Aniq yozuvni tasdiqlang
Ba'zi yetkazib berilgan qatorlar boshqa o'xshash spetsifikatsiyalar ostida turli og'irliklarga ega bo'lganligi sababli, ishlab chiqarish yoki sotib olishdan oldin maxsus konfiguratsiya tasdiqlanishi kerak.
TSS
Maksimal harorat qancha?
Taqdim etilgan spetsifikatsiya 99 daraja maksimal haroratni beradi.
Ro'yxatdagi eng yuqori bosim nima?
Taqdim etilgan ma'lumotlardagi eng yuqori maksimal bosim 42 bar.
Qanday shlang o'lchamlari mavjud?
Taqdim etilgan konfiguratsiyalar ichki diametri × tashqi diametri asosida 13 × 19 mm, 19 × 30 mm va 25 × 35 mm ni o'z ichiga oladi.
Qanday shlang uzunliklari ro'yxatga olingan?
Mavjud shlang uzunligi 15 m, 23 m va 30 m.
Qanday NPT ulanish o'lchamlari mavjud?
Ro'yxatdagi o'lchamlar 1/2 NPT, 3/4 NPT va 1 NPT bo'lib, ayol chiqishi va erkak kirish konfiguratsiyasi mavjud.
Mavjud jismoniy o'lchamlar qanday?
Uch o'lchamdagi raqamlar taqdim etiladi. Ularning A-F o'lchamlari o'lchovlar jadvalida keltirilgan, A 645 mm va B 610 mm barcha uchta versiyada.
